半圆头内螺纹钛合金螺丝的计算方法

发布时间:2021-04-18 05:46:13 浏览次数 :

1、球缺体(例如半圆头)的体积计算

公式 3.1416h2(R-h/3) 即3.1416×高度×高度×(半径-高度÷3)

2、各种形状冷镦成型用料长度计算

已知:圆的体积公式是直径×直径×0.7854×长度或半径×半径×3.1416×长度

即d2×0.7854×L或 R2×3.1416×L

计算时将需要用料的体积X÷直径÷直径÷0.7854或X÷半径÷半径÷3.1416即为投料的长度

列式=X/(3.1416R2)或X/0.7854d2

式中的X表示需要用料体积数值

L表示实际投料的长度数值

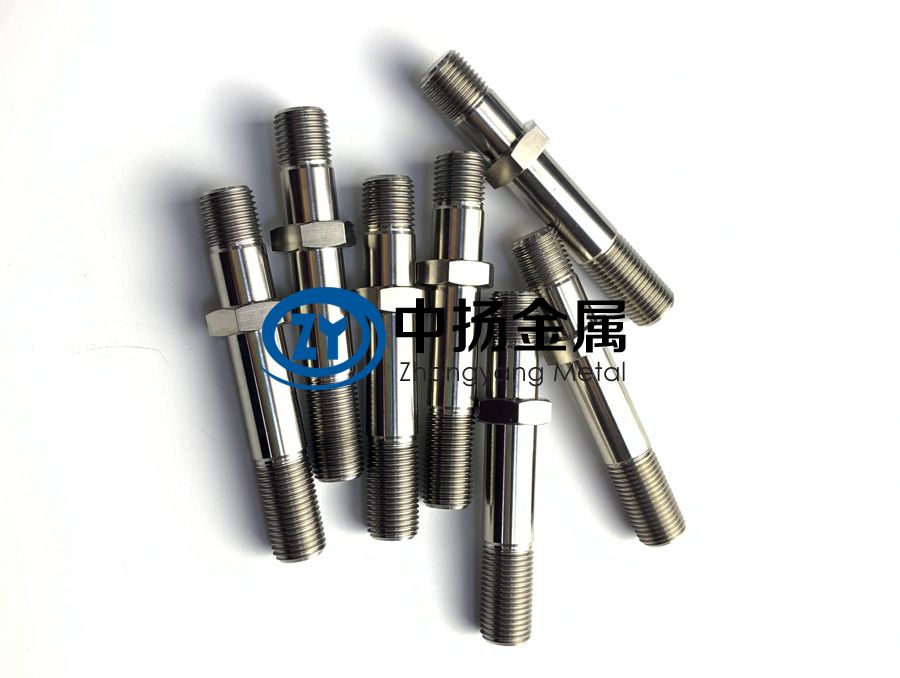

钛螺栓

3、用丝锥的加工尺寸计算

(1)丝锥大径D0的计算

公式 D0=D+(0.866025P/8)×(0.5~1.3)即丝锥大径螺纹基本尺寸+0.866025螺距÷8×0.5至1.3

注:0.5至1.3的多少选择应根据螺距的大小来确认,螺距值越大则应采用小一点系数,反之,螺距值越小而相应采用大一点系数

(2)丝锥中径(D2)的计算

公式: D2=(3×0.866025P)/8即丝锥中径=3×0.866025×螺距÷8

(3)丝锥小径(D1)的计算

公式: D1=(5×0.866025P)/8即丝锥小径=5×0.866025×螺距÷8
