钛标准件生产加工的计算公式

发布时间:2020-11-15 22:25:59 浏览次数 :

钛标准件生产的常用公式

1、①外六角对边(S)求对角e=1.13s 即对边×1.13

②内六角对边(s)求对角e=1.14s 即对边×1.14(系数)

③外六角对边(s)求对角(D)的头部用料直径,应按(6.2公式)六方对边(s面)求圆(D)直径并适量加大其偏移中心值即D≥1.1547s偏移中心量只能估算

2、圆内接四方形的计算公式:

①圆(D)求四方形对边(S面)S=0.7071D 即直径×0.7071

②四方对边(S面)求圆(D)D =1.414S 即对边×1.414

3、冷镦工序的四方对边与对角的计算公式

①外四方对边(S)求对角e=1.4s 即对边(s)×1.4参数

②内四方对边(s)求对角e=1.45s 即对边(s)×1.45系数

4、六方体体积的计算公式

s20.866×H/m/k 即对边×对边×0.866×高或厚度

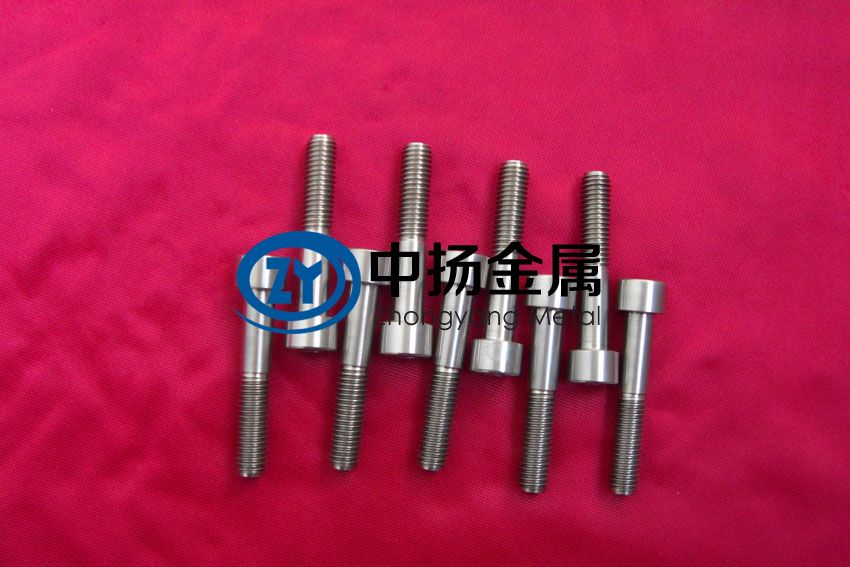

钛异形螺栓

5、圆台(圆锥)体的体积计算

公式 0.262H(D2+d2+D×d)即0.262×高度×(大头直径×大头直径+小头直径×小头直径+大头直径×小头直径)

6、球缺体(例如半圆头)的体积计算

公式 3.1416h2(R-h/3) 即3.1416×高度×高度×(半径-高度÷3)

7、各种形状冷镦成型用料长度计算

已知:圆的体积公式是直径×直径×0.7854×长度或半径×半径×3.1416×长度

即d2×0.7854×L或 R2×3.1416×L

计算时将需要用料的体积X÷直径÷直径÷0.7854或X÷半径÷半径÷3.1416即为投料的长度

列式=X/(3.1416R2)或X/0.7854d2

式中的X表示需要用料体积数值

L表示实际投料的长度数值

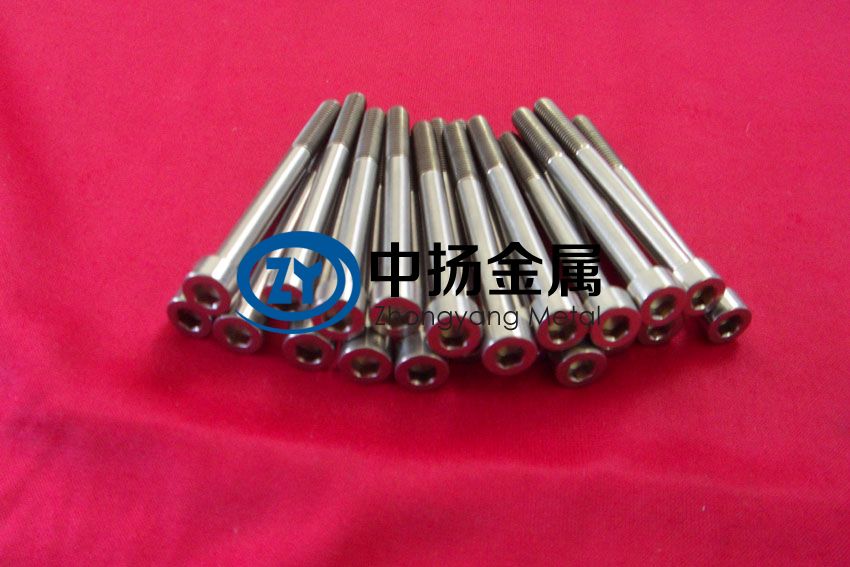

钛标准件

8、内螺纹用丝锥的加工尺寸计算

(1).丝锥大径D0的计算

公式 D0=D+(0.866025P/8)×(0.5~1.3)即丝锥大径螺纹基本尺寸+0.866025螺距÷8×0.5至1.3

注:0.5至1.3的多少选择应根据螺距的大小来确认,螺距值越大则应采用小一点系数,反之,螺距值越小而相应采用大一点系数

(2).丝锥中径(D2)的计算

公式: D2=(3×0.866025P)/8即丝锥中径=3×0.866025×螺距÷8

(3).丝锥小径(D1)的计算

公式: D1=(5×0.866025P)/8即丝锥小径=5×0.866025×螺距÷8

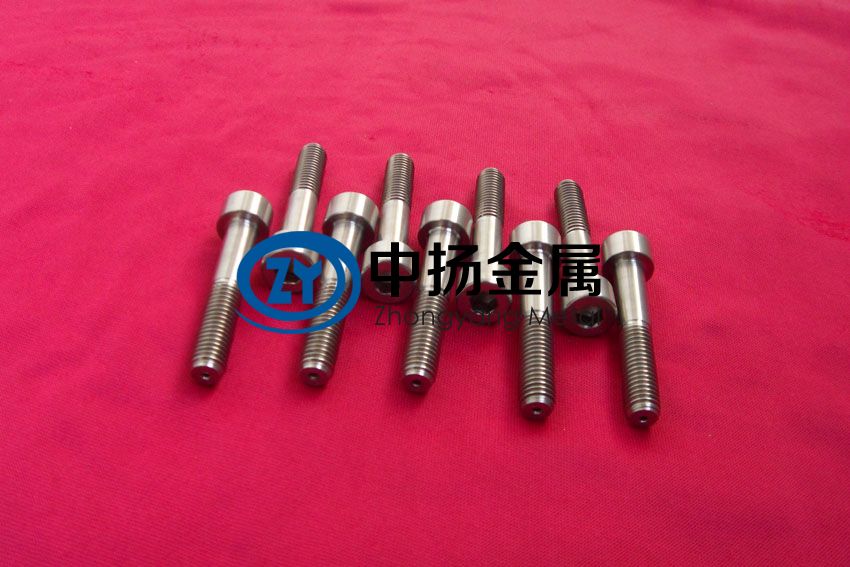

钛合金螺丝
