航空用钛合金锻件的冶金质量要求及验收标准

发布时间:2020-08-27 05:52:29 浏览次数 :

除了一般锻件超声探伤方法中应当注意的问题外,钛合金锻件的超声探伤还有以下几个需要注意的问题。

一、原材料的冶金质量

钛材料缺陷大部分是在原材料上就存在的,结合考虑我国钛工业生产的实际情况(原材料、工艺等),加上钛合金价格昂贵,加工困难,并且锻件的形状一般都比较复杂,使得锻件的超声探伤存在一定的困难(例如死角、盲区、探测方向不利等),为了将质量隐患尽早阻绝在初始阶段,应该严格把好原材料的冶金质量关,其超声验收标准应该从严要求,其方法也应该更为详细。

例如,对钛合金圆棒,除了按一般周面360°的径向入射纵波探伤外,还应作周面360°的弦向横波探伤(折射角一般为45°),以保证发现直探头无法发现的表面和近表面缺陷(例如径向裂纹)。对于钛合金方坯、饼坯、环坯等除了作垂直入射的纵波探伤外,考虑到可能存在沿锻造变形应变线产生的裂纹(在横截面上多为近似45°取向)及某些倾斜取向的缺陷,还应作折射角45°的径向横波探伤(国外有些标准还要求作水中5°入射纵波检查和折射角60°的径向、弦向横波检查,如英国的RPS705和美国的DPS4.713)。

由于钛合金探伤灵敏度要求较高,故纵波探伤宜用5MHz,横波探伤用2.5MHz(两者在同一材料中波长相当)的频率。在评定、鉴别缺陷时,有时还要使用更高的频率(如苏联资料建议使用20MHz的频率)。

钛合金锻件

二、选择合适的检测方法

为了确保钛合金锻件的质量,除了严格控制原材料质量外,还必须防止在后续热加工过程中出现缺陷,应该重视锻件的毛坯及半成品的超声探伤,以及成品阶段的X射线探伤、荧光渗透探伤和阳极化腐蚀等检查手段,其方法的选用原则上与一般锻件基本相同。

三、需要评定的几个参数

1、钛合金锻坯与锻件的超声波验收标准很严格,要求评定的参数也较多,目前国外航空钛合金锻件超声波探伤的验收标准如表1。

表1 国外航空钛合金锻件超声波探伤验收标准(最高等级)一览表

机构名称美国格鲁曼飞机公司美国波音      飞机公司美国道格拉斯飞机公司美国宇航      材料规范美国      军用规范
标准名称钛与钛合金的      超声质量要求超声检验锻制金属的      超声检验钛合金的      超声检验锻制金属的      超声检验
适用范围棒材,锻坯,模锻件,自由锻件(厚度≥1英寸)及厚度≥1/2英寸的板材及中间坯,直径≥2英寸的圆形件锻坯,棒材,板材,模锻件,自由锻件,挤压件及机加工零件锻件,锻坯,环形锻件,轧坯,棒材或板材,挤压棒及型材,挤压或拉制管材及其制品横截面厚度≥13mm(0.5英寸)的钛合金制品,包括圆棒,圆饼及平面制品(锻坯,板材,锻件与挤压件)横截面厚度≥1/4英寸的锻制金属及其制品:锻坯,锻件,轧坯或板材,挤压棒或轧棒及由其制成的挤压或轧制型材和零件
超声验收标准:
单个缺陷显示平底孔当量直径 mm≯1.2(3/64英寸)≯1.2≯1.2≯0.8≯0.4*
多个缺陷显示
平底孔当量直径mm>0.4(1/64英寸)≥0.8(2/64英寸)>0.8--->0.8
中心指示间距mm≮25.4(1英寸)≮25.4≮25.4---≮3.18(1/8英寸)
长条形缺陷显示
平底孔当量直径mm>0.4(1/64英寸)>0.8>0.8--->0.4
指示长度mm≯2.38(6/64英寸)≯12.7≯25.4---≯3.18
杂波水平≯0.4mm直径平底孔当量(1/64英寸)---见备注不高于基准参考      平底孔波高的70%---
底波损失 %≯50---≯50≯50≯50
备注飞机用钛合金AA级      长条形缺陷的长度确定:在大于Φ0.4mm平底孔当量的缺陷上移动探头至缺陷回波消失时两端的长度减去在同深度的Φ0.8mm平底孔试块上以相同方法移动测得的长度,所得差值不应大于2.38mm(6/64英寸)      底波损失的确定:在有大于Φ0.4mm平底孔当量显示的区域上进行,以第一次底波与同声程的标准参考试块的第一次底波比较,其底波损失不应大于50%飞机用钛合金AA级      起始灵敏度:最大声程的Φ0.8mm平底孔波高至少为30%荧光屏满刻度      长条形缺陷指示长度的确定:以试块上Φ0.8mm平底孔波高为80%满刻度,向两端移动探头至波高降为10%满刻度时两点间距离为感受直径,在此灵敏度下测定缺陷长度,以缺陷波高降到10%满刻度的两端点间距离为测量长度,则指示长度=测量长度-感受直径飞机用钛合金AI级      长条形缺陷长度以最大缺陷回波振幅下降到50%满刻度的两端点间距离确定      当与正常材料相比的底反射损失大于50%并结合在材料中的杂波有两倍增加时,材料拒收飞机、发动机用优质钛合金AA级      与正常材料相比的底反射损失大于50%,并伴随有上下底面之间任何信号的增加(至少两倍于正常本底噪音信号)时,产品拒收飞机用钛合金AAA级      * 原文如此
机构名称英国    IMI公司英国    罗-罗公司加拿大普惠    飞机公司法国Tm    发动机公司
标准名称IMI盘件用      优质钛合金锻坯    通用技术条件主轴、压气机      转子盘、涡轮盘      及有关转动件的    超声验收标准IMI679    钛合金压气机盘钛合金棒材与锻坯    的超声检验标准制造I组零件用      优质TA6V自由锻件或模锻件的    验收技术条件
适用范围Ti-6Al-4V与IMI550锻坯,直径(1)Φ100~255mm    (2)>Φ255~305mm斯贝发动机    Ti-6Al-4V与Ti685锻件斯贝MK202发动机,IMI679      (1)供应厂检验要求    (2)中间阶段检验要求用于制造盘件、轮毂、隔套、叶片等直径或厚度在0.5英寸以上的圆形、方形或矩形锻坯      直径或厚度:      (1)0.5~4英寸(12.7~101.6mm)    (2)>4~9英寸(101.9~228.6mm)Ti-6Al-4V直径100~250mm的半成品及由其加工的锻件      (1)棒材直径100~250mm    (2)模锻件
超声验收标准:
单个缺陷显示平底孔当量直径 mm(1)≯1.2    (2)≯1.6≯Φ1.27-12dB(0.05英寸-12dB)(1)≯Φ1.27    (2)≯Φ1.27-12dB(1)≯0.8    (2)≯1.2(1)≯1.2    (2)≯0.5
多个缺陷显示
平底孔当量直径mm---<Φ1.27-12dB(1)<Φ1.27    (2)<Φ1.27-12dB------
中心指示间距mm---≮7.62(0.3英寸)≮7.62------
长条形缺陷显示
平底孔当量直径mm---------------
指示长度mm---------------
杂波水平---≯Φ1.27-18dB(1)≯Φ1.27-6dB    (2)≯Φ1.27-18dB不应有明显较高的    杂波显示---
底波损失 %---------------
备注发动机用钛合金坯料发动机用钛合金锻件    缺陷显示总数不得多于10个(单件)发动机用钛合金坯料与锻件,缺陷显示总数不得多于10个(单件)发动机用钛合金锻坯发动机用钛合金

由表1可见,要达到这样高的验收标准,不仅对探伤人员的技术水平有较高要求,而且还要有性能良好的超声探伤仪及探头,如灵敏度要高,信噪比和动态范围要大,线性要好,电噪声电平要低,分辨率要高等等。

2、钛合金锻件的显微组织变化对其机械性能有较显著的影响,对超声探伤中的杂波水平及底波损失的评定起到检查钛合金组织均匀性的作用,应予以充分的重视。

超声波在晶界及晶内相组织上的散射可能在荧光屏上以杂波显示,也可能表现为声能衰减引起底波高度的降低(底波损失),这两者与显微组织有一定的对应关系。根据这两项参数的评定,已经发现过粗晶、并列α组织(能造成低周循环疲劳性能下降的魏氏组织)等。

就目前所作的工作来看,杂波水平高的钛合金显微组织,多表现为有完整明显的原始β晶界和平直细长的魏氏α组织(未变形的典型魏氏组织),或显现有多且大的条块状α相,这类组织在机械性能上表现为强度指标下降。此外,某些铸造组织残留也可能造成杂波水平较高。但就一般的过热魏氏组织,如果其原始β晶界及晶内相组织取向较紊乱无规则时,尽管这样的组织是不好的,甚至从显微组织评定是不合格的,其杂波水平却不一定偏高,说明杂波水平的评定目前还存在较大的局限性。

在底波损失的评定中,某些魏氏组织对超声脉冲的高频分量有较明显的衰减(如并列α组织),这在频谱仪上较易观察到(北京航空材料研究所钱鑫源等),但对工业生产上的大批量检查如何使用普通超声探伤仪,选用最佳响应频率的探头进行检测上存在一定的实际困难。

应当说明的是,目前对钛合金内部偏析也尚无可靠有效的超声检测方法。

他加工件

总之,如何利用超声波对各种不同显微组织的响应达到控制钛合金的性能质量,是目前需要深入研究的课题(例如采用更高的、甚至上百兆赫的频率,以及使用电子计算机进行信息处理等)。尽管如此,在目前钛合金锻件及材料的超声探伤中,杂波水平与底波损失的评定仍然是两项很有价值的指标。

3、钛合金材料的超声探伤中,有时由于单个大晶粒或者局部的组织不均匀造成的组织反射会以单个反射信号的形式出现,容易和真正的冶金缺陷(如高密度夹杂物、裂纹、孔洞等)的反射信号相混淆,通过试验分析认为,这种反射信号可能是由于超声反射波的相位叠加所致。在这种情况下,采用小直径探头或聚焦探头(缩小波束直径),提高超声频率,以相同的探测灵敏度(平底孔直径相同的试块)重新评定时,会发现其反射信号幅度明显下降,有时甚至消失,而真正的冶金缺陷的反射信号在这种情况下不会有明显变化。这种方法可以鉴别钛合金中真正的冶金缺陷与组织反射。

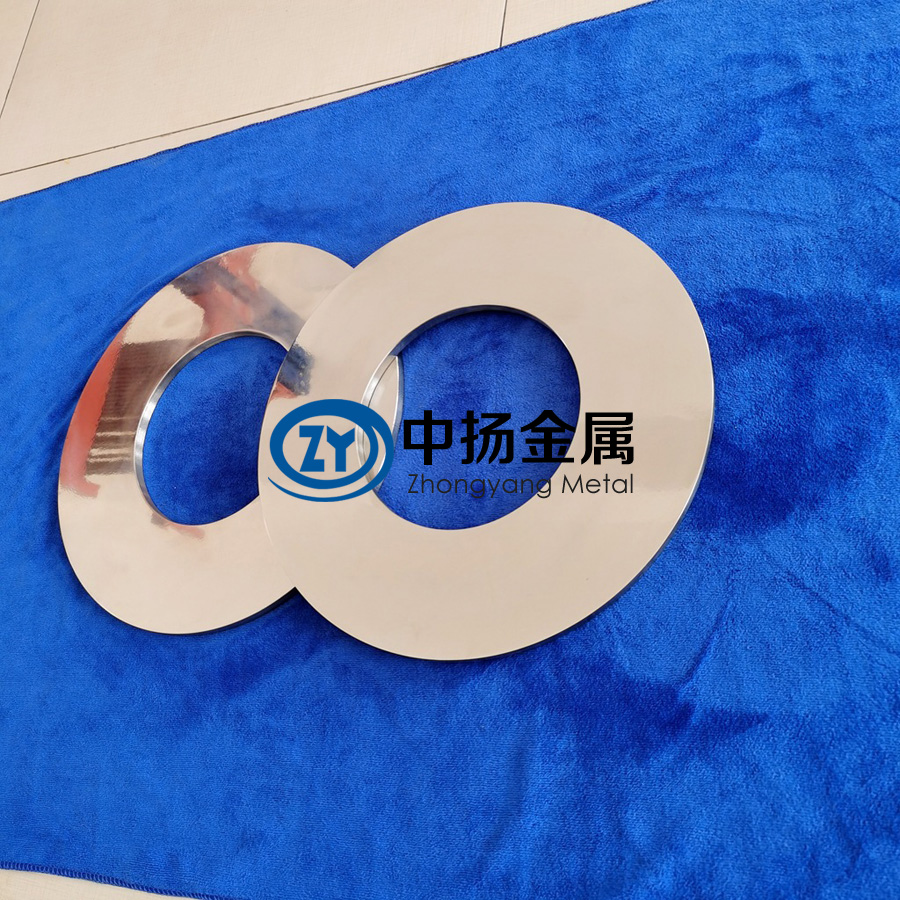

钛合金环

当然,在钛合金的超声探伤中,也和其他材料的超声探伤一样,企图仅以A型显示的反射脉冲信号判断缺陷的性质显然是不可能的,必须结合具体探伤对象的材料成分特点、冶炼及锻造加工工艺,以及辅以其他无损检测手段(如X射线照相、渗透、超声C扫描等等),加上探伤人员自身的经验水平等进行综合分析判断,必要时还要进行解剖验证(包括宏观、高倍,甚至电子显微镜、电子探针等手段)。因此,目前在钛合金锻件及原材料超声探伤中,其质量验收标准基本上仍以回波信号的参数为依据。
