1、定义

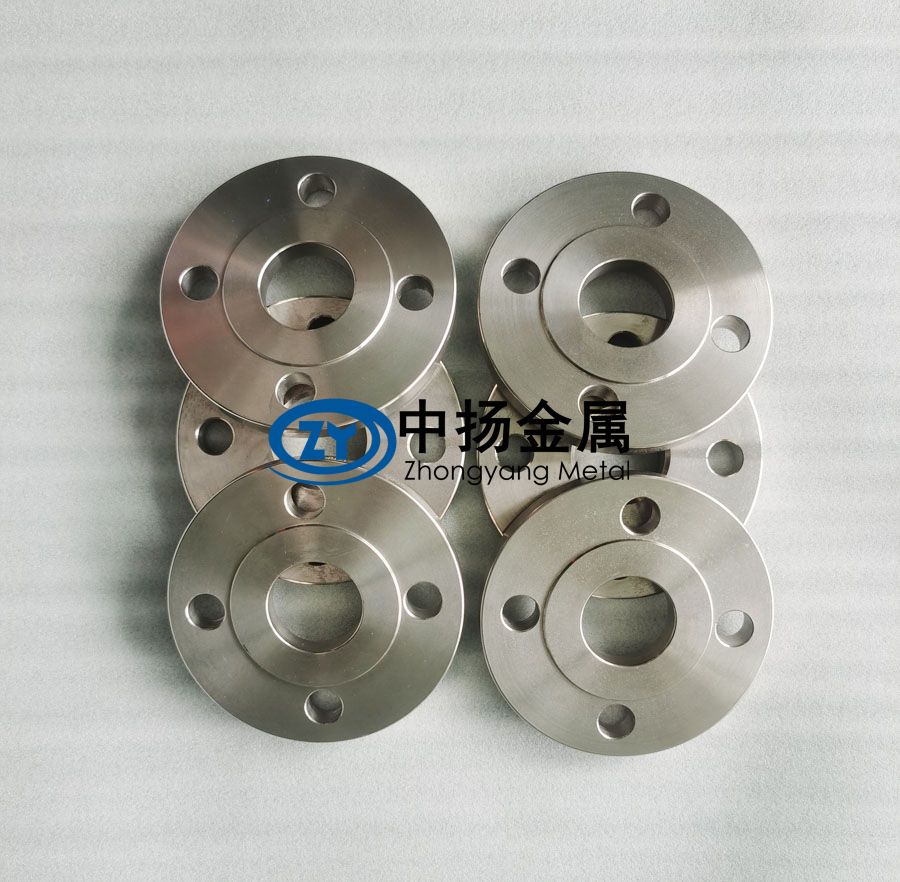

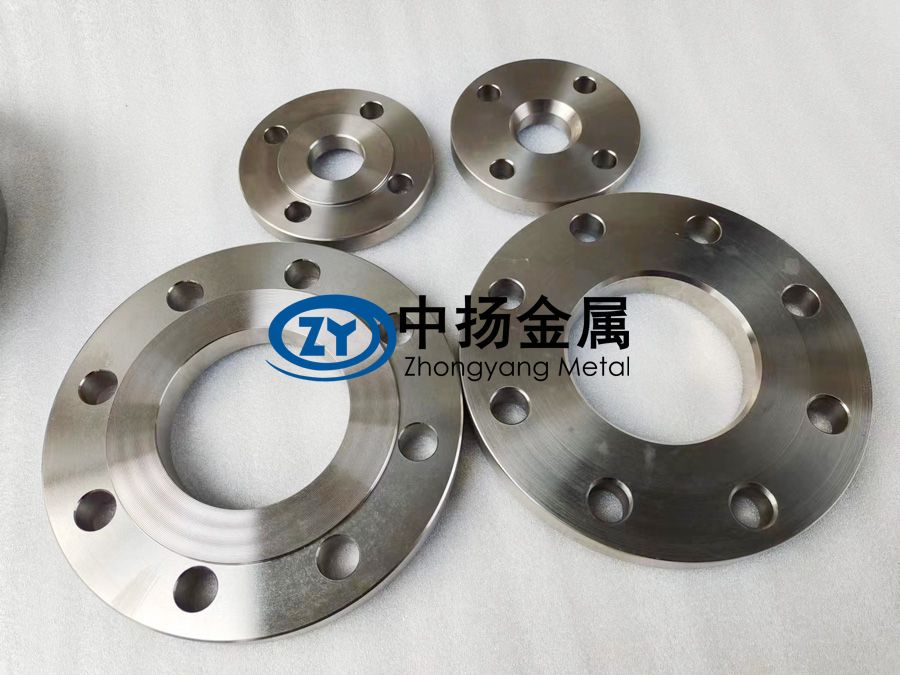

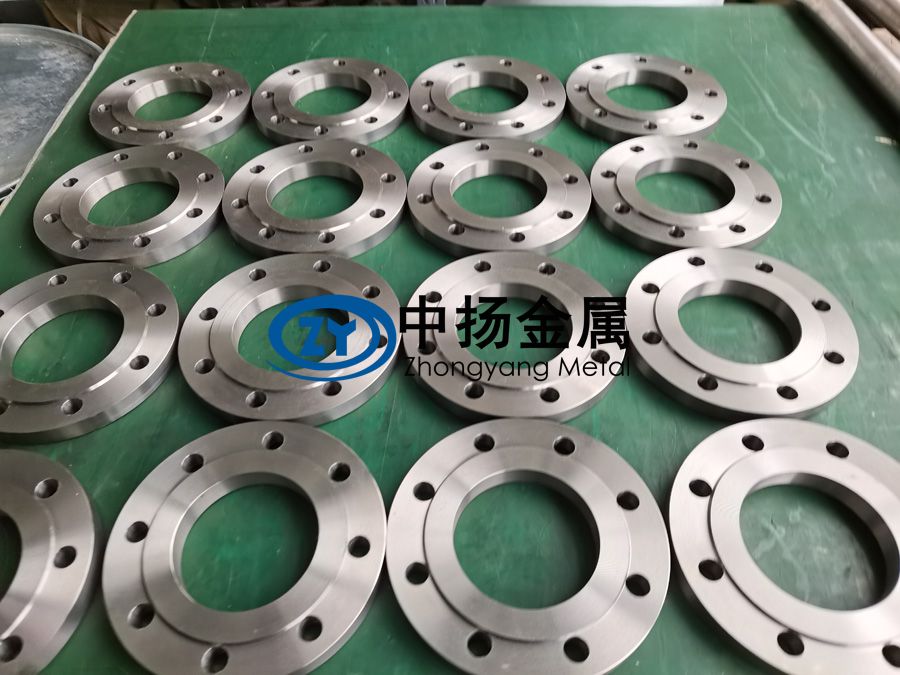

钛法兰是以钛或钛合金（如TA1、TA2、TC4等）为原材料，通过锻造、机加工等工艺制成的管道连接部件，用于管道、阀门、设备之间的可拆卸连接，兼具密封性、承压性和耐腐蚀性。

2、性能特点

轻质高强：密度仅为4.5 g/cm³，强度可达800 MPa以上（如TC4）。

耐腐蚀：在酸性、碱性、海水及氯化物环境中几乎无腐蚀（优于不锈钢）。

耐高温/低温：工作温度范围广（-250℃至600℃），低温韧性优异。

生物相容性：纯钛（TA1/TA2）适用于医疗植入领域。

热膨胀系数低：减少因温差引起的密封失效风险。

3、制造工艺

原材料准备：钛锭或钛棒切割成坯料。

锻造：

自由锻：小批量或异形法兰。

模锻：大批量生产，精度高（需预热模具至300-400℃）。

环轧：大型法兰（直径＞1米）采用辗环工艺。

机加工：数控车床加工密封面、螺栓孔，控制Ra≤1.6 μm。

热处理：消除残余应力（如TC4需500℃退火）。

表面处理：喷砂、酸洗（去除氧化层），或阳极氧化增强耐磨性。

4、应用领域

化工：氯碱工业、PTA装置中的反应器、管道（耐盐酸、湿氯气）。

海洋工程：海水淡化设备、舰船管道系统。

航空航天：燃料管路、发动机高温区连接。

医疗：制药设备、植入器械连接件。

核电：核级冷却水系统（抗辐射腐蚀）。

5、执行标准

1）国际标准：

ASME B16.5（美标法兰尺寸与压力等级）。

ASTM B381（钛锻件标准）。

2）国内标准：

GB/T 25198-2023《压力容器法兰》。

NB/T 47023-2012（钛制对焊法兰）。

3）行业标准：

化工部HG/T 20592-20635（欧洲体系法兰）。

6、与其他钛锻件的区别

7、应用前景与未来新领域

氢能源：氢燃料电池系统中的高压管路（抗氢脆）。

深海装备：万米级潜水器耐压舱法兰。

3D打印：复杂结构一体化法兰（减少焊缝，提升可靠性）。

半导体：高纯度电子特气输送管道（避免金属污染）。

8、选购方法

材质认证：要求提供ASTM B381或GB/T 16598检测报告，确保成分达标。

工艺核查：优先选择模锻或环轧工艺（组织致密性优于铸造）。

密封面检测：使用三坐标测量仪检查密封面平面度（≤0.05 mm）。

供应商资质：选择具有压力容器法兰生产许可证（TS认证）的厂商。

成本优化：非承压部位可选用TA2纯钛法兰（成本比TC4低30%）。

9、使用注意事项

1）安装规范：

使用钛专用垫片（如PTFE包覆石墨），避免金属直接接触。

按ASME PCC-1标准控制螺栓预紧力，防止密封面变形。

防电偶腐蚀：与碳钢管道连接时，采用绝缘法兰套件或涂层隔离。

2）定期维护：

高温工况下每2年检测一次蠕变变形（如石化加氢反应器）。

沿海环境需每年检查阳极氧化层完整性。

禁止超压：钛法兰延展性高但脆性倾向低，仍需严格按设计压力使用。

典型应用案例

浙江某PTA项目：采用TC4法兰连接醋酸介质管道，寿命比316L不锈钢延长5倍。

“奋斗者号”深潜器：TA10（Ti-0.3Mo-0.8Ni）法兰用于耐压舱，抗100 MPa水压。

欧洲某氢能汽车：3D打印Ti-6Al-4V法兰，集成传感器接口，减重40%。

钛法兰凭借其综合性能，在高端工业领域不可替代，未来将向 轻量化、智能化（嵌入式传感） 方向发展。选购时需平衡性能需求与成本，严格遵循安装规范，最大化发挥其耐腐蚀与长寿命优势。
